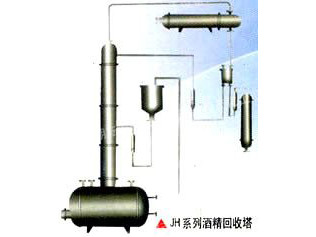

列管冷凝器JH系列酒精回收塔
 |
 |
 |
 |
酒精回收塔由塔釜、塔身、冷凝器、冷卻器、緩沖罐、高位貯罐六個部分組成，可用于制藥、食品、化工等行業的稀酒精回收，本設備與物料部分采用0Cr18Ni9不銹鋼制造，具有良好的耐腐蝕性能，經久耐用。
| 標準要求 | JH200 | JH300 | JH400 | JH500 | JH600 | JH800 | |
| 塔容積（L） | 640 | 1220 | 1450 | 2300 | 2500 | 3200 | |
| 塔身高度 | 8000 | 10000 | 12000 | 15000 | 15000 | 15000 | |
| 高位罐容積（L） | 300 | 400 | 650 | 800 | 1000 | 1500 | |
| 冷凝面積（m2） | 5 | 9 | 11 | 18 | 25 | 45 | |
| 冷卻面積（m2） | 1 | 1.5 | 2.2 | 4 | 6 | 8 | |
| 換熱面積（m2） | 3.0 | 6 | 6.5 | 10 | 15 | 26 | |
| 回收能力（kg/h） | 45-50 | 90-100 | 150-160 | 280-300 | 420-440 | 600-620 | |
| 設備重量 | 1100 | 1900 | 2300 | 3800 | 4500 | 6800 | |
|
外形尺寸 （長×寬×高） （mm） |
2300×700 ×9300 |
2600×800 ×12500 |
2500×1000 ×15000 |
3000×1200 ×18000 |
3500×1400 ×18000 |
4200×1800 ×18000 |
|
| 回收濃度（%） | >90 | ||||||
| 填料形式 | 陶瓷波紋或不銹鋼波紋填料 | ||||||
